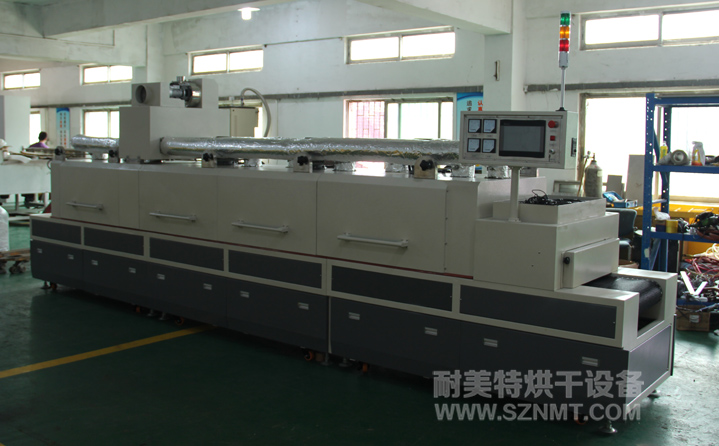

一、隧道式烘干爐主要技術參數
1、內膽尺寸：烘干區;長4000*凈高150*內寬500mm；
2、外形尺寸（約）：烘干線總長6000mm，總寬為1000mm，總高為1320mm，網帶距地面高度為750mm；
3、溫度范圍：常溫～+150℃；
4、儀表顯示精度：≤±0.1℃；
5、溫度均勻度：≤±5℃(空載)；
6、升溫速率：≤8℃/min；
7、運風方式：上下循環運風；
8、外殼溫度：外殼溫度不高于室溫+10℃，接縫處爐口隔熱處理；
9、電源：三相五線制，380V，50HZ；
10、總功率：25KW；

二、隧道式烘干爐爐體結構特征
1、外殼材料：采用2mm厚冷軋板（強度、塑性和焊接綜合性能好）折彎焊接制作；
2、內膽材料：采用1.5mm厚SUS304不銹鋼板制作；保持內膽清潔無塵，防生銹、耐腐蝕；
3、爐體底架：采用50*50*1.5mm方通制作，保持爐體內外各個面的承載強度，并保留熱脹冷縮系數，可防止?fàn)t體變形。
4、保溫材料：采用100K加密型硅酸鋁巖棉，具有不可燃燒，隔熱性強等特點，厚度為150mm,底部設有隔熱層。
5、控制電箱：配控制系統于頂部，可單獨控制溫度和顯示；
三、隧道式烘干爐控制系統
1、運風馬達：配臺灣永元0.37KW運風馬達；
2、風輪：配9寸多翼式風輪；
3、輻射加熱：發熱管采用U型發熱管控制發熱, 帶散熱片，發熱管可分組控制，防超溫（高低溫通用）；
4、加熱管控制：采用SSR固態繼電器控制每組發熱管；
5、溫度傳感器：歐姆龍3米標準型，K型熱電偶；
四、隧道式烘干爐環境條件
1、環境溫度：-5℃～+40℃；
2、相對濕度：≤85%RH；
3、電源：AC380V±10%，50Hz；
五、隧道式烘干爐培訓
進行技術培訓
