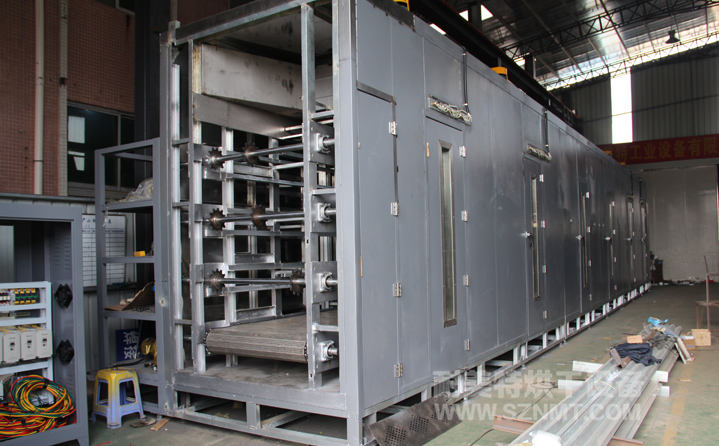

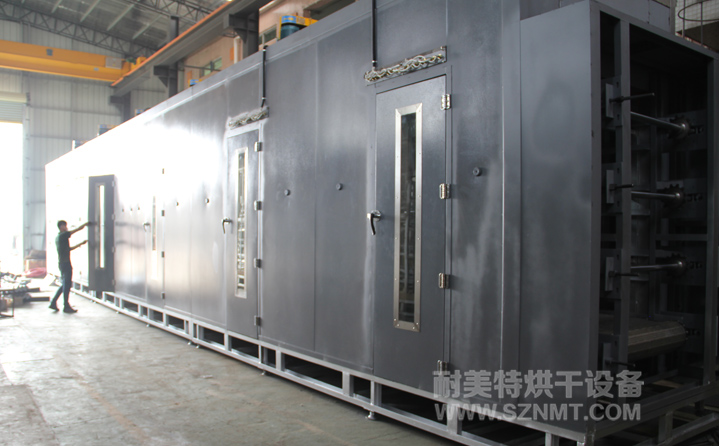

一、隧道式烘干爐主要技術參數
1、4層內膽尺寸:長65000*凈高300*輸送有效寬1050mm;
2、外形尺寸(約):長66000mm*高4300mm*寬2050mm,地面到最低一層網帶的高度為900mm,共計4層輸送線;
3、溫度范圍:電加熱:室溫+20℃~100℃;天燃氣加熱熱:室溫+20℃~150℃(備用,只預留安裝位置);
4、外殼溫度:溫升不超過環境+15℃,接縫處周邊不超過環境+30℃;
5、電源:三相五線制,380V,50HZ;
6、總功率:650KW。
二、隧道式烘干爐控制系統
1、內膽材料:采用1.5mm厚SUS304不銹鋼板制作;保持內膽清潔無塵,防生銹、耐腐蝕;
2、爐體底架:采用100*50*4mm槽鋼制作,保持爐體內外各個面的承載強度,并保留熱脹冷縮系數,可防止?fàn)t體變形。
3、保溫材料:采用100K加密型硅酸鋁巖棉,具有不可燃燒,隔熱性強等特點,厚度為100mm;
4、腳杯:底部裝有可調節腳杯,方便調節箱體高度;
5、離心風機:每2節箱體配3KW抽濕風機1臺,全線共計5臺。
6、發熱管:箱體吸風集成箱內部裝有SUS304不銹鋼帶散熱片U形發熱管;
7、溫度傳感器:日本歐姆龍3米標準型,K型熱電偶;
8、控制柜:配有獨立控制柜。
三、隧道式烘干爐功能
1、自動恒溫:溫控器可根據用戶設定的溫度值;采用PID自動計算輸出功率的大小,越接近溫度設定值時,輸出功率越小,以達到恒溫控制的目的,并可節能省電;
2、聲光報警:配帶蜂鳴器的報警燈;
3、接地保護:結構件安全接地保護;
4、環境溫度:-5℃~+40℃;
5、相對濕度:85%RH;
6、電源:AC380V±10%,50Hz。
